如何使用CATIA进行零件拔模

在工业设计和制造领域，catia是一款功能强大的软件，其中零件拔模功能对于产品的顺利生产至关重要。下面就来详细介绍一下catia如何进行零件拔模。

一、进入拔模操作界面

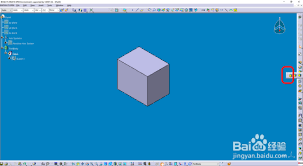

首先，打开catia软件并导入需要进行拔模的零件模型。然后，在“创成式外形设计”模块中，找到“拔模”命令。一般可以通过在菜单栏中依次点击“插入” - “修饰特征” - “拔模”来进入该操作界面。

二、选择拔模面

进入拔模界面后，第一步要选择拔模面。这是零件上需要进行拔模处理的表面。可以通过直接选取的方式，在模型上点击要拔模的面，软件会自动识别并选中。确保所选的面准确无误，因为这将直接影响拔模的效果。

三、定义中性元素

中性元素是拔模过程中的关键参考。它决定了拔模的方向和基准。通常可以选择一条直线、一个平面或其他合适的几何元素作为中性元素。比如，如果零件是围绕某条轴线对称的，那么这条轴线就可以作为中性元素。在选择中性元素时，要考虑其与拔模面的相对位置和关系，以保证拔模角度的合理性。

四、设置拔模角度

接下来，设置拔模角度。根据零件的实际需求和模具设计要求，输入合适的拔模角度值。正数表示向外拔模，负数表示向内拔模。在设置角度时，要综合考虑零件的结构特点、材料特性以及后续的加工工艺等因素，确保拔模后的零件能够顺利从模具中脱出，同时又不会影响零件的功能和外观。

五、预览与调整

在完成上述设置后，可以点击“预览”按钮，查看拔模后的零件效果。通过预览，能够直观地看到拔模是否达到预期，是否存在干涉或不合理的地方。如果发现问题，可以及时返回调整拔模面、中性元素或拔模角度等参数，直到满意为止。

六、确定并生成拔模特征

当预览效果符合要求后，点击“确定”按钮，软件就会生成零件的拔模特征。此时，零件的拔模操作就完成了。生成的拔模特征会成为零件模型的一部分，可以进行进一步的编辑、分析或与其他操作结合使用。

通过以上步骤，就能在catia中轻松完成零件的拔模操作。熟练掌握这一功能，能够为产品的设计和制造提供有力的支持，提高生产效率和产品质量。
